Здравейте! Като доставчик на постояннотокови двигатели често ме питат за тънкостите на тези изящни машини. Един въпрос, който изскача често, е „Каква е ролята на намотката на възбуждането в DC мотор?“ Е, нека се потопим направо и да го разбием.
Първо, позволете ми да ви дам бърз преглед на това какво е DC двигател. DC моторът е електрическо устройство, което преобразува електрическата енергия на постоянен ток (DC) в механична енергия. Използва се в широк спектър от приложения, от малки домакински уреди до големи индустриални машини. Можете да разгледате някои примери за нашите приложения, катоЕлектрически локомотив, серво мотор за превключвател за регулиране на напрежението.
Сега, нека поговорим за намотката на полето. В двигател с постоянен ток възбуждащата намотка е решаващ компонент. По същество това е намотка от тел, която е навита около полюсите на статора на двигателя (неподвижната част на двигателя). Когато през тази намотка на полето протича електрически ток, той създава магнитно поле. И това магнитно поле кара целия двигател да работи.
Магнитното поле, създадено от възбуждащата намотка, взаимодейства с магнитното поле, създадено от арматурата (въртящата се част на двигателя). Това взаимодействие генерира сила, известна като сила на Лоренц. Съгласно закона за силата на Лоренц, когато проводник с ток (в този случай проводниците в арматурата) се постави в магнитно поле, върху проводника се упражнява сила. Тази сила кара арматурата да се върти и по този начин DC моторът преобразува електрическата енергия в механична енергия.
Има различни типове намотки на възбуждане в двигатели с постоянен ток и всеки тип има свои собствени характеристики и приложения. Двата основни вида са шунтова намотка на възбуждане и серийна намотка на възбуждане.
Намотка на шунтово поле
Паралелно на арматурата е свързана шунтова намотка на възбуждане. Състои се от много навивки фина тел. Тъй като е свързан паралелно, напрежението в шунтовата намотка е същото като напрежението, приложено към арматурата. Токът, протичащ през шунтовата намотка на възбуждането, е относително малък в сравнение с тока на котвата.

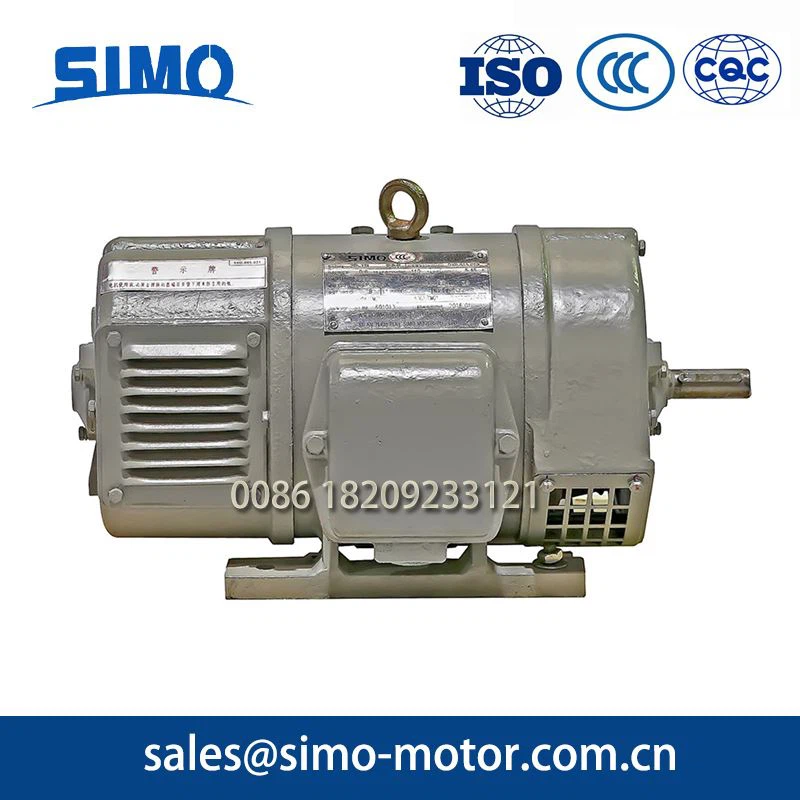

Шунтовите постояннотокови двигатели имат относително постоянна скорост. Те са страхотни за приложения, където се изисква стабилна скорост, като вМотор за постоянен ток на локомотива. Скоростта на шунтово навит DC двигател може да се контролира чрез регулиране на напрежението, приложено към двигателя, или чрез използване на полеви реостат за промяна на възбуждащия ток.
Серия Field Winding
От друга страна, последователна намотка на възбуждане е свързана последователно с арматурата. Изработена е от няколко навивки дебела тел. Токът, протичащ през серийната намотка на възбуждане, е същият като тока на котвата.
Серийно навитите постояннотокови двигатели имат висок стартов въртящ момент. Това означава, че те могат лесно да стартират тежки товари. Те обикновено се използват в приложения, където е необходим висок начален въртящ момент, като например в кранове и подемници. Въпреки това, скоростта на последователно навит DC двигател варира значително в зависимост от товара. С увеличаване на натоварването скоростта намалява значително.
Съставна намотка на възбуждане
Има и трети тип, наречен комбинирана намотка на възбуждане. DC двигател със съставна намотка има както шунтова намотка на възбуждане, така и последователна намотка на възбуждане. Тази комбинация позволява на двигателя да има предимствата както на двигатели с шунтова намотка, така и на двигатели с серийна намотка. Двигателите с комбинирана намотка могат да имат различни конфигурации, като къс шунт и дълъг шунт.
Ако се интересувате от някои висококачествени постояннотокови двигатели, ние имамеDC двигатели от серия ZSN4които са добре проектирани и надеждни.
Възбуждащата намотка също играе роля при определяне на ефективността на двигателя. Правилно проектираната и поддържана възбуждаща намотка може да помогне за намаляване на загубите на енергия в двигателя. Например, ако възбуждащата намотка има ниско съпротивление, тя ще черпи по-малко ток и ще произвежда по-малко топлина. Това не само спестява енергия, но и удължава живота на двигателя.
Друг аспект е управлението на двигателя. Чрез промяна на тока в намотката на възбуждането можем да контролираме силата на магнитното поле. И тъй като скоростта и въртящият момент на двигателя са свързани с магнитното поле, ние можем ефективно да контролираме работата на двигателя. Например, намаляването на тока на възбуждане ще увеличи скоростта на двигателя, докато увеличаването на тока на възбуждане ще намали скоростта.
В обобщение, възбудителната намотка е като сърцето на постояннотоков двигател. Той създава магнитното поле, което е от съществено значение за работата на двигателя. Независимо дали имате нужда от двигател с постоянна скорост, висок начален въртящ момент или комбинация от двете, типът на използваната възбуждаща намотка може да направи голяма разлика.
Ако сте на пазара за постояннотокови двигатели за вашия проект, независимо дали става дума за малък мащаб „Направи си сам“ или за голямо индустриално приложение, ние сме тук, за да ви помогнем. Разполагаме с широка гама от постояннотокови двигатели с различни конфигурации на възбудителната намотка, за да отговорим на вашите специфични нужди. Не се колебайте да се свържете с нас за разговор относно вашите изисквания. Нека работим заедно, за да намерим идеалното решение за DC мотор за вас.
Референции
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Електрически машини. Макгроу - Хил.
- Чапман, SJ (2012). Основи на електрически машини. Макгроу - Хил.
